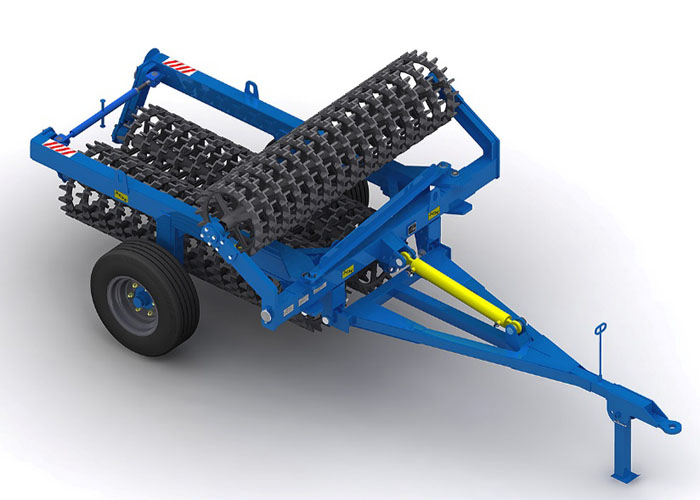

Каток кольчато-шпоровый типа ККШ-6 (520 мм)

Каток кольчато-шпоровый ККШ-6(520мм), предназначены для дробления комьев, разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7 см и рыхления на глубину 4 см поверхностного слоя почвы. После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.

Рабочими органами катка кольчато-шпорового ККШ-6(520мм) являются шпоровые кольца, выполненные из литых чугунных дисков Ø520мм, марка стали СВЧ 20. Основным элементом катка является шарнирная рама, на которой закреплены рабочие органы. Рама катка изготовлена из профильной трубы 150х100х8мм. Рама катка и установленные на ней пластины, изготовлены из высокопрочной конструкционной стали марки 09Г2С. Подшипниковые узлы применяются европейских производителей с самоцентрацией в посадочном отверстии под вал, что позволяет при динамическом изгибе вала (наезд на препятствие) повторить в радиальной обойме (отыграть) изгиб, не нанеся ущерб подшипнику и валу. Импортные подшипники марки FKL 210,устанавливаются для данной серии узлов аналогичных агрегатов.

Валы используются Ø60 (марка стали 09Г2С), что позволяет валу испытывать огромные циклические - радиальные нагрузки без изменения его кривизны по всей длине и без износа поверхности.

Все рабочие органы катков являются сменными и устанавливаются на одну и ту же раму. Конструкция обеспечивает возможность как раскладывание катка в рабочее положение, так и складывание в транспортное. Для предотвращения возможности самораскладывания, в транспортном положении сложенная рама фиксируется зацепом.

Для опрокидывания катка при переводе его в рабочее или транспортное положение служит гидроцилиндр марки ГЦ80.40.630.930.00.40. Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух гидрорукавов и разрывных быстро соединяющихся муфт. В комплект поставки катка разрывные муфты не входят!

Конструкция катка позволяет его безопасное транспортирование по дорогам общего пользования за счет возможности его перевода в положение дальнего транспорта  с помощью гидравлической системы трактора, управляемой с рабочего места тракториста.

Агрегатирование катка осуществляется с тракторами тягового класса 1.4-2.0 (МТЗ-80 (82), МТЗ-1221, ЛТЗ-60, ЛТЗ-150 и др.), оборудованными исправной гидросистемой.
